【震撼推介】拓普康“超快”自动标记机器人TinySurveyor

 作业视频

随着科学技术与经济的迅猛发展,高速公路成为城市建设与发展不可或缺的一个部分。目前，全球范围内公路建设、养护路面标线放样线施画存在以下几个问题：

专业测量人员紧缺，放样不准确；

道路边线、中线、路肩、人行道等需要划线的地方多，简单、重复性工作多；

道路养护结束后，路面划线需要交通管制甚至局部封闭，管制成本高，现场人员安全风险大等问题。

针对以上问题TOPCON推出一款新型放样线自动标记机器人TinySurveyor，可以很容易解决上述问题。作为世界上速度超快的自动标记机器人可以给您带来一种更安全、更高效的工作方式。

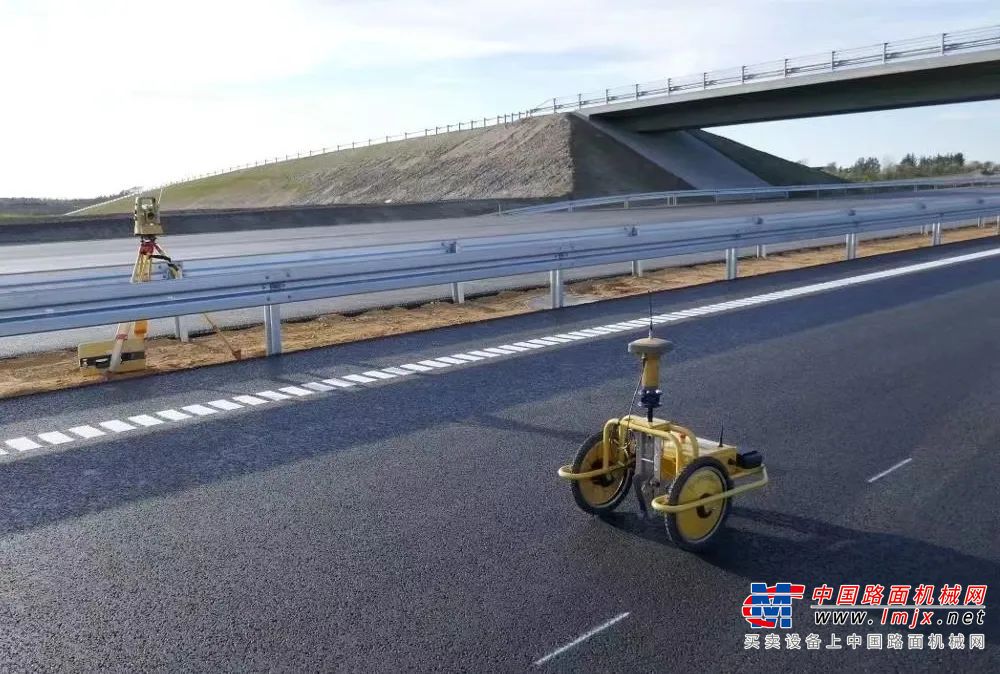

带着您的BIM设计图到达工作地点后，将它们发送给TinySurveyor自动标记机器人，机器人将自动行驶并在地面绘制各种复杂的直线、曲线、文字、虚线等非常精确的线性。

TinySurveyor是定位与机器人的理想结合。具有高效率、高质量、更安全的突出特点，应用于道路、机场、大型场馆等划线标记以及放样施工等领域 。

简单的操作流程

1、连接TS/GNSS定位

连接GNSS定位——利用作业区域内已知坐标点架设GNSS基站，连接机器人上的GNSS流动站，完成机器人定位。

2、加载文件

加载文件——将竣工数据（新建道路CAD图形）载入机器人控制手簿，设置机器人要划线的位置（如道路中线或边线）、划线间距、长度等信息。

3、一键开始工作

一键工作——控制手簿数据输入完成后，一键启动工作，无需人工干预。

01

优秀的设计

紧急停机:有手动和自动紧急停机两种，操作人员在任何紧急情况停止工作。

TinySurveyor使用简单的设计来提高效率。机器人使用三轮配置，可以轻松导航转弯并适应各种地形类型。两个大型电机轮提供可靠的动力，可以在公路最大设计坡度上自由行驶。

整体重量只有18公斤，可以轻松地将这个机器人装上汽车后备箱从一个地点运到另一个地点。

8小时电池:TinySurveyor一次充电就可以完成一整天的工作，不需要休息。

信号灯:当机器人工作时，操作人员可以看到它的即时通信。

标记方式:使用任何自喷漆罐来标记点、线，或着采用激光指示器标记。

数据通信:蓝牙和无线电功能确保TinySurveyor可以在数秒内通信数据。

GNSS接收机:集成高精度的TOPCON GNSS接收机,接收实时位置信息。

02

先进的控制与导航

TinySurveyor 平板电脑让操作人员对项目有完整的了解。 清晰的图形和友好的界面。

让用户可以充分控制机器人和项目参数。可以现场采集数据生成作业，让机器人按照现场 要求进行工作。也可以利用已有的 CSV 和 DXF 文件，直接远距离的从平板电脑发送到机器人上，以确保操作人员无需靠近系统就能完成任务。 如在高速公路上进行标线，使用 TinySurveyor 操作人员可以从远处控制系统，并在汽车内远程控制，确保作业安全。

03

应用展望

TinySurveyor自动标记机器人可以广泛应用于各种需要标记的项目上，包括:

公路、公园预标

拓普康索佳1

停车场划线

机场放样与预标记

室内展馆布置

篮球场足球场划线

大型户外景观放样
